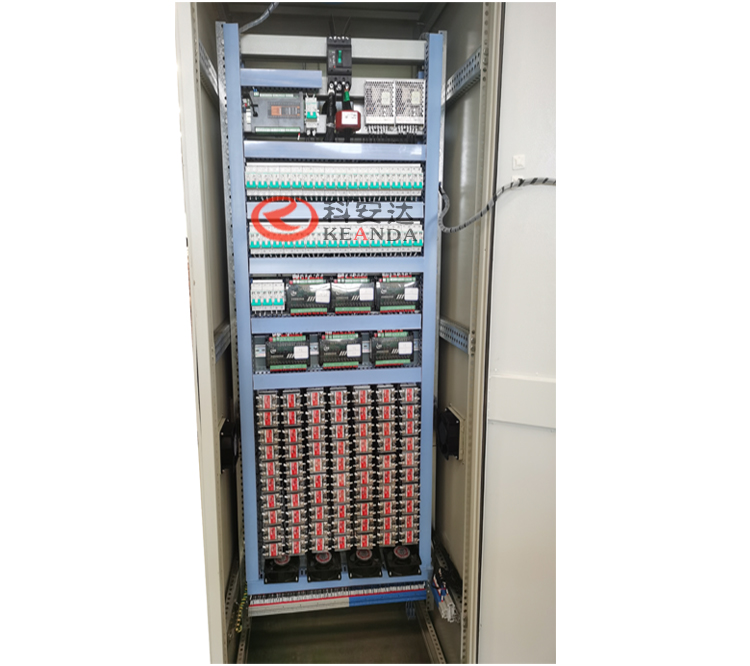

我公司自主研發的PLC控制柜可根據用戶要求對電氣柜定制、元器件品牌定制以及軟件功能進行定制開發。
PLC控制柜組成：
硬件部分：
★輸入信號包括：模擬量信號（如壓力傳感器、溫濕度傳感器、流量傳感器等）、開關量信號（限位開關、操作開關、設備狀態反饋信號等）
★輸出信號包括：模擬量信號（如變頻器、比例調節閥、伺服驅動器等）、開關量信號（如接觸器、繼電器、開關閥、電機等）
★數據通訊：具有串口、網口的其他設備，如智能電表、組態屏、打印機等
軟件部分：
PLC控制程序、組態屏程序（若有組態屏）
PLC控制柜設計
1）硬件選型
根據輸入輸出點數量選擇合適的CPU及輸入輸出模塊，選型時需要考慮過程控制中數據占用寄存器的數量。
2）PLC輸入/輸出電路設計
★信號隔離設計，對于配線距離較長或接近強干擾源或大負荷頻繁通斷的外部信號通常加中間繼電器進行隔離
★充分考慮每個輸出點的額定電流及公共端的總電流，以保證系統的安全可靠
★為了防止負責短路損壞PLC，輸出公共端需加熔斷器保護
★對于重要的互鎖，除了軟件編程中軟互鎖外，還需要在外電路中用硬件再互鎖
3）供電系統設計
★設置緊急停止PLC的硬線主控繼電器
★用戶電網電壓撥動較大或者附近有大的電磁干擾源時，在電源與PLC見增設隔離變壓器，PLC使用隔離變壓器的供電
★在控制系統不允許斷電的場合，可增設供電電源冗余，采用雙路供電方式
4）電氣柜結構設計
★根據工況設計電氣柜的防護等級、是否需要防爆等要求；
★考慮電氣柜內各器件運行的發熱量，必要時增加風扇強制冷卻
★PLC在柜內遠離動力線及其他干擾源，PLC與動力線距離應大于20cm 以上，并且PLC與柜壁不得小于15cm
5）現場布線圖設計
★PLC控制柜單獨接地，接地電阻應小于100歐，不與動力電網共用接電線；
★現場敷設控制線、信號線時要注意與強電線纜分開敷設，間距保持20cm以上，對于無法分開敷設的情況，必須加屏蔽措施，并且屏蔽要有良好的接地。
★交流線與直流線要分開走線、輸入線與輸出線要分開走線、開關量與模擬量要分開走線，并且模擬量要用屏蔽線-
